Пневмораспределитель ЗМП
Артикул:
1251
Производитель:
Наличие: Под заказ
Поделиться в социальных сетях
Гарантия
Гарантийный срок от 12 месяцев
Пневмораспределитель трехлинейный сдвоенный ЗМП
Пневмораспределители трехлинейные сдвоенные с односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированием потока сжатого воздуха в пневмоприводах кузнечно-прессовых машин, имеющих одноручные или педальные системы управления.
Классификация пневмораспределителей ЗМП
| Параметры | Данные | |
| ЗМП16 | ЗМП25 | |
| Номинальное давление, МПа | 1,0 | |
| Условный проход, мм | 16 | 25 |
| Присоединительная резьба: | ||
| - вход | К ½" | К 1" |
| - выход | К ¾" | К 1¼" |
| Пропускная способность пневматической линии "вход-выход", Kv , м3/ч, не менее | 5,0 | 7,0 |
| Пропускная способность пневматической линии "выход-атмосфера", Kv , м3/ч, не менее | 8,0 | 11,0 |
| Потребляемая мощность, Вт, не более | 20 | |
| Максимальное число срабатываний при давлении 0,63 МПа, мин-1 | 100 | 90 |
| Время включения при давлении 0,63 МПа, с, не более | 0,06 | |
| Время выключения при давлении 0,63 МПа, с, не более | 0,08 | |
| Общая утечка из полостей распределителя, см 3 /мин, не более | 1000 | 1200 |
| Электрическое напряжение постоянного тока, В |
24±2,4 110±11 |
|
| Средняя наработка до отказа, циклов, не менее | 1x106 | |
| Полный средний ресурс, циклов, не менее | 2x106 | |
| Масса, кг, не более | 7,1 | 6,9 |

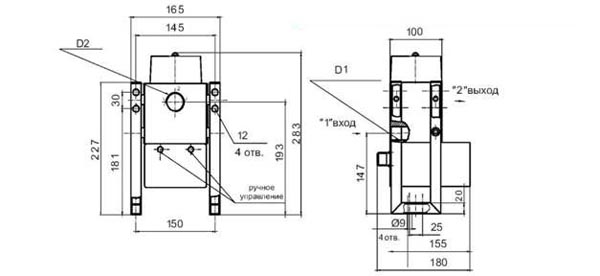

Размеры
Отверстия для присоединения внешних пневмолиний распределителей маркируются следующими цифрами:
- 1 для подвода воздуха;
- 2 для выхода к потребителю;
Отверстия «атмосфера» не маркируются.
| Распределитель | Данные | |
| D1 | D2 | |
| ЗМП16 | К ½" | К ¾" |
| ЗМП25 | К 1" | К 1¼ " |
